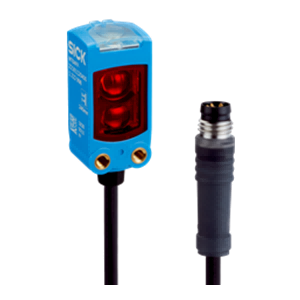

光电传感器 W4F
最小 / 最大触发感应距离: 4 mm / 100 mm
传感器原理: 漫反射光电传感器
连接类型: 带插头的电缆，M8，3 针, 110 mm
光源种类: 可见红光
设置: 示教按键, 电位计, 电缆, 按转元件
-
产品特点
工作原理 漫反射光电传感器 工作原理详细信息 背景抑制功能, NarrowBeam（窄光束） 感应距离 最小触发感应距离 4 mm 最大开关距离 100 mm 背景抑制功能的开关阈值设置范围 15 mm ... 100 mm 参照物 具有 90% 反射比的物体（对应 DIN 5033 规定的标准白） 已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） 0.5 mm (40 mm 距离时) 建议的实现最佳性能的触发感应距离范围 30 mm ... 60 mm 发射光束 光源 PinPoint-LED 光源种类 可见红光 光点形状 点状 光斑尺寸（距离） Ø 2 mm (50 mm) 发射器光束围绕标准发射轴的最大散射（偏向角） < +/- 1.5°（TU = +23 °C） LED 特征值 标准性参考 EN 62471:2008-09 | IEC 62471:2006，修订版 LED 风险组标记 无危险 轴长 635 nm 平均使用寿命 100,000 h（温度为 TU = +25 °C） 最小可检测物体 (MDO) 典型 0.1 mm, 50 mm 距离时（具有 90% 反射比的物体（对应 DIN 5033 规定的标准白）） 设置 按转元件 BluePilot: 用于设置切换距离 显示器 LED 蓝色 BluePilot：触发感应距离指示 LED，绿色 状态指示灯
永久接通：上电LED 黄色 光接收状态
永久接通：物体存在
永久断开：物体不存在特殊应用 檢測扁平物體
-
安全技术参数
MTTFD 646 年 DCavg 0 % TM（持续运行时间） 20 年 (EN ISO 13849)
使用率：60%
-
电气参数
工作电压 UB 10 V DC ... 30 V DC 1) 残余纹波 ≤ 5 Vss 使用类别（按照 EN 60947-5-2） DC-12, DC-13 电流消耗 ≤ 25 mA, 无负荷。UB = 24 V 时 防护等级 III 数字输出 数量 1 类型 反向脉冲：PNP/NPN 信号电压 PNP 高电平/低电平 约 UB-2.5 V / 0 V 信号电压 NPN 高电平/低电平 约 UB / < 2.5 V 输出电流 Imax. ≤ 100 mA 输出保护电路 反极性保护 过流保护 短路保护 响应时间 ≤ 1,000 µs 重复精度（响应时间） 150 µs 2) 开关频率 500 Hz 3) 引脚/缆芯分配 引脚 4 / 黑色 (BK) 功能 开关量输出，亮通，物体存在 → 输出 Q HIGH - 1) 极限值.
- 2) 信号传输时间（开启模式中的电阻性负荷时）.
- 3) 亮暗对比度为 1:1 时.
