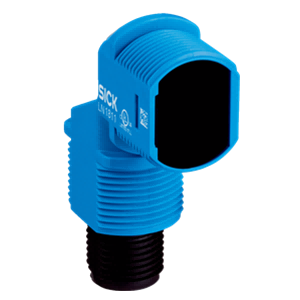

光电传感器 SimpleSense
传感器原理/ 检测原理: 漫反射光电传感器, 背景抑制功能
感应距离: 50 mm
光发射机，光类型: PinPoint-LED, 红外线
开关量输出 Q1: NPN, 暗通
开关量输出 Q2: 未连接
连接类型: 插头，M12，4 针
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能 尺寸(宽 x 高 x 深) 13.6 mm x 44.2 mm x 33.3 mm 外壳形状（光束出口） 复合安装 螺丝直径（外壳） M18 紧固方式 M18，接头/ M18，底座 外壳颜色 蓝色 最大开关距离 5 mm ... 50 mm 1) 感应距离 5 mm ... 50 mm 1) 光源种类 红外线 光源 PinPoint-LED 光点尺寸（距离） 10 mm (150 mm) 轴长 850 nm - 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 残余纹波 < 10 % 电流消耗 15 mA 1) 开关量输出 NPN 开关类型 暗通 开关量输出详情 开关量输出 Q1 NPN, 暗通 开关量输出 Q2 未连接 输出电流 Imax. 100 mA 响应时间 ≤ 1 ms 2) 开关频率 500 Hz 3) 连接类型 插头，M12，4 针 保护电路 A 4)
B 5)
D 6)
防护等级 III 重量 4.54 g 外壳材料 塑料, ABS 材料、光学元件 塑料, PMMA 外壳防护等级 IP67 运行环境温度 –40 °C ... +55 °C 存储环境温度 –40 °C ... +70 °C UL 文件编号 E189383 - 1) 无负荷.
- 2) 信号传输时间（电阻负载时）.
- 3) 亮暗对比度为 1:1 时.
- 4) A = UV 接口（已采取反极性保护措施）.
- 5) B = 具有反极性保护的输入端和输出端.
- 6) D = 抗过载电流和短路保护输出端.
