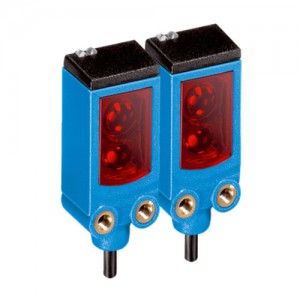

光电传感器 W4SL-3
最大开关距离: 0 m ... 60 m
传感器原理: 对射式光电传感器
开关量输出: NPN
开关类型: 明/暗切换
连接类型: 电缆 4针, 2 m
光源: 激光
设置: 示教按键
-
产品特点
传感器原理/ 检测原理 对射式光电传感器 尺寸(宽 x 高 x 深) 12.2 mm x 41.8 mm x 17.3 mm 外壳形状（光束出口） 方形 孔型 M3 最大开关距离 0 m ... 60 m 感应距离 0 m ... 50 m 光源种类 可见红光 光源 激光 1) 光点尺寸（距离） Ø 1 mm (500 mm) 轴长 650 nm 激光等级 1 (EN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11) 设置 单示教按键 特殊应用 检测小型物体 - 1) 平均使用寿命：50,000 h，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 30 mA 3) 开关量输出 NPN 4) 开关功能 补偿量 开关类型 明/暗切换 4) 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 0.5 ms 5) 开关频率 1,000 Hz 6) 连接类型 电缆 4针, 2 m 7) 导线材料 PVC 导线横截面 0.14 mm² 保护电路 A 8)
B 9)
C 10)
防护等级 III 重量 100 g 外壳材料 塑料, Novodur 材料、光学元件 塑料, PMMA 外壳防护等级 IP66
IP67
运行环境温度 –10 °C ... +50 °C 运行环境温度扩展 –30 °C ... +55 °C 11) 12) 仓库环境温度 –30 °C ... +70 °C 零件订货号 2064096 WS4SL-3D1136 2064098 WE4SL-3N1132 - 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) Q = 亮通开关.
- 5) 信号传输时间（电阻负载时）.
- 6) 亮暗对比度为 1:1 时.
- 7) 低于 0°C 时导线不能发生形变.
- 8) A = UV 接口（已采取反极性保护措施）.
- 9) B = 具有反极性保护的输入端和输出端.
- 10) C = 抑制干扰脉冲.
- 11) 温度 TU = 50 °C 时，允许的最大供应电压为 Vmax = 24 V，最大输出电流为 Imax = 50 mA.
- 12) 可在低于 –10 °C 时运行，前提是传感器已在高于 –10 °C 时开启，然后降温且不断开供电电压。不得在低于 –10 °C 时开启.
