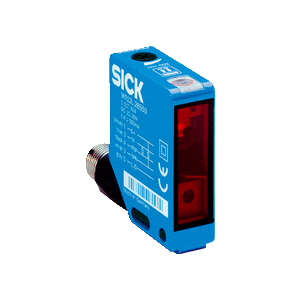

型号：WT12L-2B530A01 订货号: 1018553
光电传感器 W12-2 Laser
最大开关距离: 30 mm ... 200 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP, NPN
开关类型: 亮通, 暗通
连接类型: M12公插头，5 针
光源: 激光
设置: 电位计
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能 尺寸(宽 x 高 x 深) 15 mm x 49 mm x 41.5 mm 外壳形状（光束出口） 方形 最大开关距离 30 mm ... 200 mm 1) 焦距 45 mm 光源种类 可见红光 光源 激光 2) 光点尺寸（距离） Ø 0.1 mm (45 mm) 轴长 650 nm 激光等级 2 (EN 60825-1:2014, IEC 60825-1:2007) 设置 电位计 特殊应用 检测小型物体, 识别高速物体 - 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
- 2) 平均使用寿命：50,000 h，TU = +25 °C.
- inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", Arial, sans-serif;">
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 55 mA 3) 开关量输出 PNP 4)
NPN 5)
开关类型 亮通 4)
暗通 5)
开关类型可选 通过 亮/暗通 控制可选 信号电压 PNP 高电平/低电平 Uv - < 2 V, Uv / 0 V, <= 1,5 V 信号电压 NPN 高电平/低电平 Uv - < 2 V, Uv / 0 V, <= 1,5 V 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 200 µs 6) 开关频率 2,500 Hz 7) 连接类型 M12公插头，5 针 保护电路 A 8)
C 9)
D 10)
防护等级 III 重量 130 g 特殊产品 ✔ 外壳材料 金属 材料、光学元件 塑料, PMMA 外壳防护等级 IP67
IP69K
运行环境温度 –10 °C ... +50 °C 仓库环境温度 –25 °C ... +75 °C UL 文件编号 American Version, 242362, 242361 (0312012-00) - 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 控制线 0 V 或未接线，亮通.
- 5) Uv， 暗通开关.
- 6) 信号传输时间（电阻负载时）.
- 7) 亮暗对比度为 1:1 时.
- 8) A = UV 接口（已采取反极性保护措施）.
- 9) C = 抑制干扰脉冲.
- 10) D = 抗过载电流和短路保护输出端.
