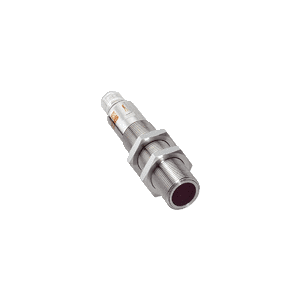

光电传感器 V18V
最大开关距离: 0.035 m ... 4.5 m
传感器原理: 镜反射式光电传感器
检测原理: 双透镜
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 插头，M12，4 针
光源: LED
设置: 示教按键
-
产品特点
传感器原理/ 检测原理 镜反射式光电传感器, 双透镜 尺寸(宽 x 高 x 深) 18 mm x 18 mm x 83 mm 外壳形状（光束出口） 圆柱形 壳体长度 83 mm 螺丝直径（外壳） M18 x 1 光轴 轴向 最大开关距离 0.035 m ... 4.5 m 1) 感应距离 0.035 m ... 4 m 1) 焦距 3° 光源种类 可见红光 光源 LED 2) 光点尺寸（距离） Ø 60 mm (1 m) 发射器散射角 3° 轴长 660 nm 设置 单示教按键 (感应距离)
人工，通过示教按钮特殊应用 卫生和潮湿环境, 检测透明物体 - 1) 反射器 PL80A.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 ± 10 % 2) 电流消耗 35 mA 3) 开关量输出 PNP 4) 开关类型 明/暗切换 4) 开关类型可选 通过 亮/暗通 控制可选 信号电压 PNP 高电平/低电平 约 UV - 2.0 V / 0 V 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 1 ms 5) 开关频率 500 Hz 6) 光路衰减 ≥ 20 % 连接类型 插头，M12，4 针 7) 保护电路 A 8)
B 9)
C 10)
D 11)
防护等级 III 重量 120 g 外壳材料 不锈钢, V4A (1.4404，316L) 不锈钢 材料、光学元件 塑料, Plan, PPS (Grilamid) 外壳防护等级 IP67
IP68
IP69K 12)
特殊规格 检测透明物体 运行环境温度 –25 °C ... +80 °C 13) 仓库环境温度 –40 °C ... +80 °C UL 文件编号 FDA，UL Nr. NRKH.E181493 & cUL Nr. NRKH7.E181493 - 1) 极限值.
- 2) 不得超过或低于 UV公差.
- 3) UV 30 V DC 空载.
- 4) 控制线开路：暗通开关 D.ON.
- 5) 信号传输时间（电阻负载时）.
- 6) 亮暗对比度为 1:1 时.
- 7) 带有镀金触头，PPS 带有 FDA 证书.
- 8) A = UV 接口（已采取反极性保护措施）.
- 9) B = 干扰脉冲抑制.
- 10) D = 抗过载电流和短路保护输出端.
- 11) D = 输入与输出反极性保护.
- 12) 只限于正确安装的 IP69K 电缆插口.
- 13) +100 °C，最多达 15 分钟.
