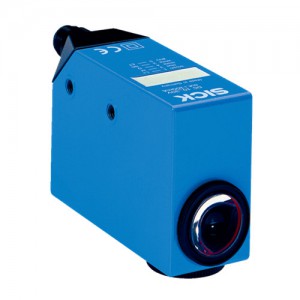

颜色传感器 CS8
光源: LED, RGB
输出（端口）: 一种颜色
感应距离: 12.5 mm
开关量输出: PNP
光点尺寸: 2 mm x 4 mm
连接方式详细信息: M12公插头，5 针
光点位置: 长度方向
-
产品特点
尺寸(宽 x 高 x 深) 30.4 mm x 80 mm x 53 mm 感应距离 12.5 mm 1) 感应距离公差 ± 3 mm 外壳形状（光束出口） 方形 光源 LED, RGB 2) 轴长 640 nm, 525 nm, 470 nm 光点尺寸 2 mm x 4 mm 光点位置 长度方向 设置 示教按键 示教功能程序 一个点示教功能静态 - 1) 从镜头前边缘.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 < 120 mA 3) 开关频率 1 kHz 4)
3 kHz
6 kHz
可设置
响应时间 500 µs, 160 µs, 85 µs 5) 开关量输出 PNP 开关量输出（电压） PNP：高电平 = UV– ≤ 2 V / 低电平 = 约 0 V 输出（端口） 一种颜色 输出电流 Imax. < 100 mA 6) 示教功能输入 （ET） PNP
Teach: U = 10 V ... < UV
Run: U < 2 V
输入，消隐输入 （AT） PNP
Blanked: U > 10 V ... < Uv
Free running: U < 2 V 7)
存储时间 （ET） 25 ms，非易失性存储 时间等级 关闭延时 20 ms，可关闭 连接类型 M12公插头，5 针 防护等级 II 8) 保护电路 UV 接口，带反极性保护
具有短路保护的输出端 Q
抑制干扰脉冲
外壳防护等级 IP67 重量 400 g 外壳材料 金属, 压铸锌 - 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 亮暗对比度为 1:1 时.
- 5) 信号传输时间（电阻负载时）.
- 6) 总电流 Q1 / Q2.
- 7) AT > 200 µs.
- 8) 测量电压 DC 32 V.
