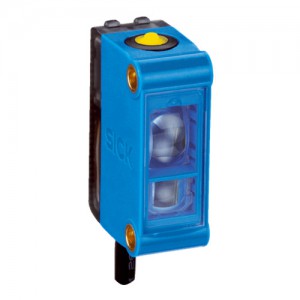

颜色传感器 CSM
通讯接口: -
光源: LED, RGB
输出（端口）: 一种颜色
感应距离: 12.5 mm
开关量输出: NPN
光点尺寸: 1.5 mm x 6.5 mm
连接方式详细信息: 带插头的电缆，M12，4 针
光点位置: 长度方向
-
产品特点
尺寸(宽 x 高 x 深) 12 mm x 31.5 mm x 21 mm 感应距离 12.5 mm 1) 感应距离公差 ± 3 mm 外壳形状（光束出口） 方形 光源 LED, RGB 2) 轴长 640 nm, 525 nm, 470 nm 光点尺寸 1.5 mm x 6.5 mm 光点位置 长度方向 设置 示教按键 示教功能程序 单点式示教 - 1) 从镜头前边缘.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 12 V DC ... 24 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 < 50 mA 3) 开关频率 1.7 kHz 4) 响应时间 300 µs 5) 抖动 150 µs 开关量输出 NPN 开关量输出（电压） NPN：高电平 = 约 UV / 低电平 ≤ 2 V 输出（端口） 一种颜色 输出电流 Imax. < 100 mA 6) 示教功能输入 （ET） NPN
Teach: U < 2 V
Run: U = 10 V ... < UV连接类型 带插头的电缆，M12，4 针, 0.2 m 防护等级 III 保护电路 UV 接口，带反极性保护
具有短路保护的输出端 Q
抑制干扰脉冲
外壳防护等级 IP67 重量 25 g 外壳材料 塑料, ABS - 1) 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 亮暗对比度为 1:1 时.
- 5) 信号传输时间（电阻负载时）.
- 6) 当供电电压 > 24 V时，Imax = 30 mA。Imax 是所有 Qn 的总电流量.
