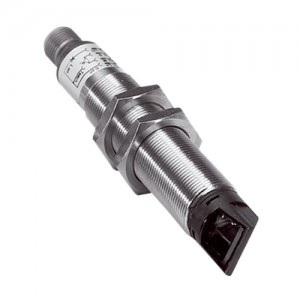

光电传感器 V18 Laser
最大开关距离: 2 mm ... 250 mm
传感器原理: 漫反射光电传感器
检测原理: 能量型
开关量输出: PNP
开关类型: 明/暗切换
连接类型: 插头，M12，4 针
光源: 激光
设置: 电缆, 示教按键
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 能量型 尺寸(宽 x 高 x 深) 18 mm x 18 mm x 107.7 mm 外壳形状（光束出口） 圆柱形 壳体长度 107.7 mm 螺丝直径（外壳） M18 x 1 光轴 径向 最大开关距离 2 mm ... 250 mm 1) 感应距离 5 mm ... 200 mm 光源种类 可见红光 光源 激光 2) 光点尺寸（距离） Ø 5 mm (200 mm) 轴长 650 nm 激光等级 1 (IEC 60825-1) 激光输出功率 0.4 mW 设置 电缆 (感应距离) 3)
单示教按键 (感应距离) 4)
特殊应用 检测小型物体 - 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
- 3) 电动，通过控制输入 C (0 V).
- 4) 手动，通过示教按钮.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 ± 10 % 2) 电流消耗 30 mA 3) 开关量输出 PNP 开关类型 明/暗切换 开关类型可选 可选，通过控制输入 C 输出电流 Imax. ≤ 100 mA 响应时间 ≤ 0.625 ms 4) 开关频率 800 Hz 5) 连接类型 插头，M12，4 针 保护电路 A 6)
B 7)
C 8)
D 9)
防护等级 III 重量 60 g 外壳材料 金属, 镀镍黄铜与 PC 材料、光学元件 塑料, PC，带有玻璃保护块 外壳防护等级 IP67 特殊规格 聚焦光路 运行环境温度 –15 °C ... +55 °C 存储环境温度 –25 °C ... +70 °C UL 文件编号 NRKH.E181493, CDRH-Konform （0312012-00） - 1) 极限值.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 亮暗对比度为 1:1 时.
- 6) A = UV 接口（已采取反极性保护措施）.
- 7) B = 具有反极性保护的输入端和输出端.
- 8) C = 抑制干扰脉冲.
- 9) D = 抗过载电流和短路保护输出端.
