机械规格: 盲孔空心轴 12 mm
通讯接口: 4.5 V ... 32 V, TTL, HTL, 可编程
连接类型: 电缆, 12 芯, 径向, 1.5 m
每转的脉冲: 65,536
编码器材料/外壳防护等级: 不锈钢 V2A / IP67

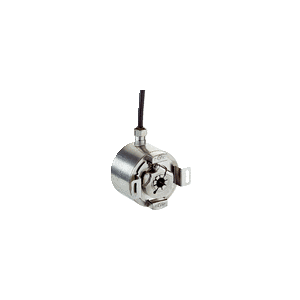

DFS60 Inox
高分辨率增量型编码器——耐用且可编程
外壳、法兰和轴均采用不锈钢制成
配备实心轴和盲孔空心轴的夹紧法兰、伺服法兰或方形法兰
外壳防护等级 IP67
分辨率可达 65,536 脉冲
径向电缆出线或 M12 连接器
电气接口：TTL/RS-422、HTL/Push Pull、SinCos 1 Vss
可选择使用 PGT-08-S 和 PGT-10-Pro 编程
-
性能
每转的脉冲 65,536 1) 测量步距 90° 电/每圈脉冲数 测量脉冲宽度偏差，“二进制”脉冲数 ± 0.0015° 误差限值 ± 0.03° - 1) 见最大转速观测.
-
接口
通讯接口 增量式 通信接口详情 TTL / HTL 出厂设置 出厂时经过设置的输出电平 TTL 信号通道数量 6 通道 经由硬件引脚的 0-Set 功能 ✔ 0-SET 功能 高电平激活, L ≡ 0 - 3 V, H ≡ 4.0 - Us V 1) 可编程/参数化 ✔ 初始化时间 32 ms 2)
30 ms
输出频率 ≤ 820 kHz 负载电流 ≤ 30 mA 功耗 ≤ 0.7 W (无负荷) - 1) 仅限带有 M12 连接器的设备变型，连接电气接口 M、V 和 W.
- 2) 机械零脉冲宽度.
-
电气参数
连接类型 电缆, 12 芯, 径向, 1.5 m 供电电压 4.5 ... 32 V 参考信号，数量 1 参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接 极性反接保护 ✔ 输出端短路保护 ✔ 1) 2) MTTFd：危险故障间隔时间 300 年 (EN ISO 13849-1) 3) - 1) TTL 编程，≥ 5.5 V：与另一个通道或 GND 短路，最大允许时间 30 s.
- 2) HTL 编程或 TTL ≥ 5.5 V：与另一个通道、US 或 GND 短路，最大允许时间 30 s.
- 3) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
