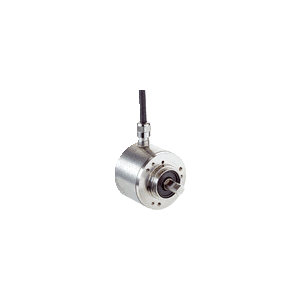

机械规格: 盲孔空心轴 1/2″
通讯接口: 10 V ... 32 V, HTL, Push pull
连接类型: 电缆, 8 芯, 径向, 1.5 m
每转的脉冲: 65,536
编码器材料/外壳防护等级: 不锈钢 V2A / IP67
性能
性能
-
每转的脉冲 65,536 1) 测量步距 90° 电/每圈脉冲数 测量脉冲宽度偏差，“二进制”脉冲数 ± 0.0015° 误差限值 ± 0.03° - 1) 见最大转速观测.
-
接口
通讯接口 增量式 通信接口详情 HTL / Push pull 信号通道数量 6 通道 初始化时间 40 ms 输出频率 ≤ 820 kHz 负载电流 ≤ 30 mA 功耗 ≤ 0.5 W (无负荷)
-
电气参数
连接类型 电缆, 8 芯, 径向, 1.5 m 供电电压 10 ... 32 V 参考信号，数量 1 参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接 极性反接保护 ✔ 输出端短路保护 ✔ 1) MTTFd：危险故障间隔时间 300 年 (EN ISO 13849-1) 2) - 1) 与另一个通道、US 或 GND 短路，最大允许时间 30 s.
- 2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
