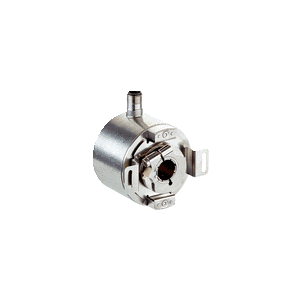

型号：DFS60I-BJWC65536
机械规格: 盲孔空心轴 5/8″
通讯接口: 4.5 V ... 32 V, HTL, Push pull
连接类型: 插头, M12, 12 针, 径向
每转的脉冲: 65,536
编码器材料/外壳防护等级: 不锈钢 V2A / IP67
DFS60 Inox
高分辨率增量型编码器——耐用且可编程
外壳、法兰和轴均采用不锈钢制成
配备实心轴和盲孔空心轴的夹紧法兰、伺服法兰或方形法兰
外壳防护等级 IP67
分辨率可达 65,536 脉冲
径向电缆出线或 M12 连接器
电气接口：TTL/RS-422、HTL/Push Pull、SinCos 1 Vss
可选择使用 PGT-08-S 和 PGT-10-Pro 编程
-
性能
| 每转的脉冲 |
65,536 1) |
| 测量步距 |
90° 电/每圈脉冲数 |
| 测量脉冲宽度偏差，“二进制”脉冲数 |
± 0.0015° |
| 误差限值 |
± 0.03° |
-
接口
| 通讯接口 |
增量式 |
| 通信接口详情 |
HTL / Push pull |
| 信号通道数量 |
6 通道 |
| 经由硬件引脚的 0-Set 功能 |
✔ |
| 0-SET 功能 |
高电平激活, L ≡ 0 - 3 V, H ≡ 4.0 - Us V 1) |
| 初始化时间 |
30 ms |
| 输出频率 |
≤ 820 kHz |
| 负载电流 |
≤ 30 mA |
| 功耗 |
≤ 0.7 W (无负荷) |
-
电气参数
| 连接类型 |
插头, M12, 12 针, 径向 |
| 供电电压 |
4.5 ... 32 V |
| 参考信号，数量 |
1 |
| 参考信号，位置 |
90°, 电气，与 A 和 B 进行逻辑连接 |
| 极性反接保护 |
✔ |
| 输出端短路保护 |
✔ 1) |
| MTTFd：危险故障间隔时间 |
300 年 (EN ISO 13849-1) 2) |
