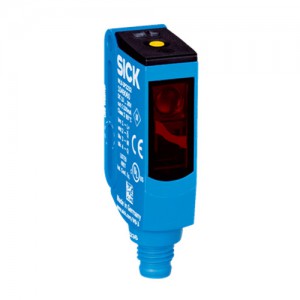

WL9-3N2230 订货号: 1049071
光电传感器 W9
最大开关距离: 0 m ... 4 m
传感器原理: 镜反射式光电传感器
检测原理: 自动对准
开关量输出: NPN
连接类型: 插头，M8，4 针
设置: 无
-
产品特点
传感器原理/ 检测原理 镜反射式光电传感器, 自动对准 尺寸(宽 x 高 x 深) 12.2 mm x 49.8 mm x 23.6 mm 外壳形状（光束出口） 方形 孔型 M3 最大开关距离 0 m ... 4 m 1) 感应距离 0 m ... 2.5 m 1) 光源种类 可见红光 光源 PinPoint-LED 2) 光点尺寸（距离） Ø 45 mm (1.5 m) 轴长 650 nm 设置 无 - 1) 反射器 PL80A.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 30 mA 3) 开关量输出 NPN 4) 开关功能 补偿量 开关类型 明/暗切换 4) 输出电流 Imax. ≤ 100 mA 5) 响应时间 < 0.5 ms 6) 开关频率 1,000 Hz 7) 连接类型 插头，M8，4 针 保护电路 A 8)
B 9)
C 10)
防护等级 III 重量 13 g 偏光滤镜 ✔ 外壳材料 塑料, VISTAL® 材料、光学元件 塑料, PMMA 外壳防护等级 IP66
IP67
IP69K
运行环境温度 –40 °C ... +60 °C 存储环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 - 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) Q = 亮通开关.
- 5) TU 超过 50 °C 时，允许 Imax 的最大负载电流= 50 mA 允许.
- 6) 信号传输时间（电阻负载时）.
- 7) 亮暗对比度为 1:1 时.
- 8) A = UV 接口（已采取反极性保护措施）.
- 9) B = 具有反极性保护的输入端和输出端.
- 10) C = 抑制干扰脉冲.
