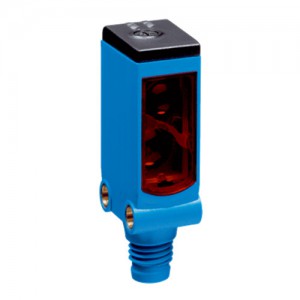

类型: WTB4S-3P2132订货号: 1042053产品系列: W4S-3产品系列: 光电传感器
最大开关距离: 4 mm ... 120 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: PNP
连接类型: 插头，M8，3 针
设置: 单示教按键
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能 尺寸(宽 x 高 x 深) 12.2 mm x 41.8 mm x 17.3 mm 外壳形状（光束出口） 方形 最大开关距离 4 mm ... 120 mm 1) 感应距离 10 mm ... 120 mm 1) 光源种类 可见红光 光源 PinPoint-LED 2) 光点尺寸（距离） Ø 2.5 mm (50 mm) 轴长 650 nm 设置 单示教按键 - 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 < 5 Vss 2) 电流消耗 20 mA 3) 开关量输出 PNP 开关类型 亮通 输出电流 Imax. ≤ 100 mA 响应时间 < 0.5 ms 4) 开关频率 1,000 Hz 5) 连接类型 插头，M8，3 针 保护电路 A 6)
C 7)
D 8)
防护等级 III 重量 30 g 外壳材料 塑料, ABS 材料、光学元件 塑料, PMMA 外壳防护等级 IP67
IP66
运行环境温度 –40 °C ... +60 °C 存储环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 & NRKH7.E181493 - 1) 极限值.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 亮暗对比度为 1:1 时.
- 6) A = UV 接口（已采取反极性保护措施）.
- 7) C = 抑制干扰脉冲.
- 8) D = 抗过载电流和短路保护输出端.
