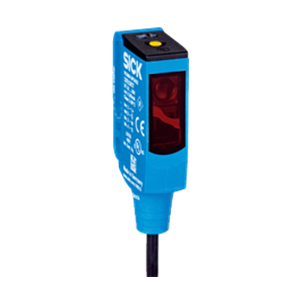

类型: WTB2S-2N1330订货号: 1064578产品系列: W2S-2产品系列: 光电传感器
最大开关距离: 1 mm ... 36 mm
传感器原理: 漫反射光电传感器
检测原理: 背景抑制功能
开关量输出: NPN
连接类型: 电缆，3 芯 2 m
设置: 无
-
产品特点
传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能 尺寸(宽 x 高 x 深) 7.7 mm x 21.8 mm x 13.5 mm 外壳形状（光束出口） 方形 最大开关距离 1 mm ... 36 mm 1) 感应距离 3 mm ... 30 mm 1) 背景遮蔽功能类型，大于 38 mm 光源种类 可见红光 光源 PinPoint-LED 2) 光点尺寸（距离） Ø 3 mm (15 mm) 轴长 640 nm 设置 无 特殊应用 检测小型物体 - 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
-
机械/电子参数
供电电压 10 V DC ... 30 V DC 1) 残余纹波 ≤ 5 Vss 2) 电流消耗 20 mA 3) 开关量输出 NPN 开关类型 亮通 输出电流 Imax. < 50 mA 响应时间 < 0.4 ms 4) 开关频率 1,200 Hz 5) 连接类型 电缆，3 芯, 2 m 6) 导线材料 PVC 导线直径 Ø 3 mm 保护电路 A 7)
B 8)
D 9)
外壳材料 塑料, ABS/PC 材料、光学元件 塑料, PMMA 外壳防护等级 IP67 运行环境温度 –25 °C ... +50 °C 存储环境温度 –40 °C ... +75 °C UL 文件编号 NRKH.E181493 - 1) 极限值.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 亮暗对比度为 1:1 时.
- 6) 低于 0°C 时导线不能发生形变.
- 7) A = UV 接口（已采取反极性保护措施）.
- 8) B = 具有反极性保护的输出端.
- 9) D = 抗过载电流和短路保护输出端.
